Sa mundo ng mechanical power transmission, ilang device ang nag-aalok ng parehong kumbinasyon ng pagiging simple, compactness, at torque multiplication bilang isang pampabawas ng bilis ng worm gear . Kung ikaw ay isang engineering student, isang maintenance technician, o isang hobbyist na gumagawa ng iyong unang automated na makina, ang pag-unawa sa mahalagang bahagi na ito ay makakatulong sa iyong gumawa ng mas mahusay na mga desisyon sa disenyo at pagkuha.

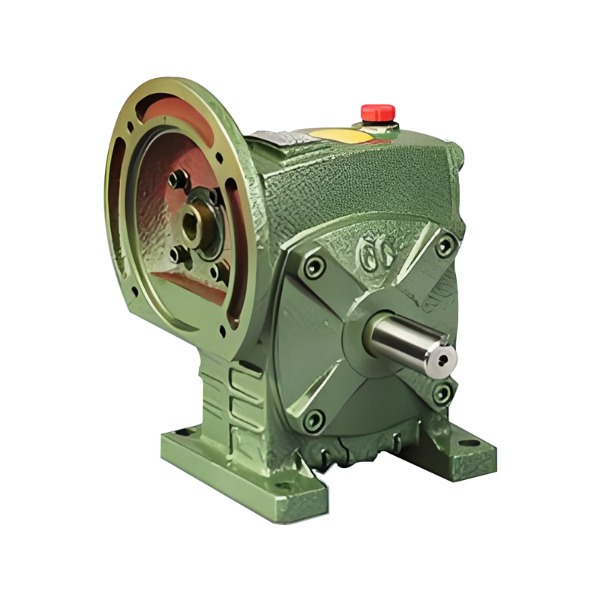

Ang worm gear speed reducer ay isang mekanikal na aparato na nagpapababa ng bilis ng pag-ikot habang pinapataas ang torque. Binubuo ito ng dalawang pangunahing elemento: isang uod (na parang tornilyo) at isang gulong ng uod (isang gear na may helical na ngipin). Ang uod ay ang sangkap sa pagmamaneho; ang worm wheel ay ang hinihimok na bahagi.
Hindi tulad ng maginoo na mga tren ng gear kung saan ang mga shaft ay parallel, ang isang worm gear speed reducer ay karaniwang nagpapadala ng paggalaw sa pagitan ng patayo, hindi intersecting shaft. Ang pagsasaayos ng right-angle na ito ay nakakatipid ng espasyo at nagbibigay-daan sa mga compact na disenyo ng makina.
Ang prinsipyo ng pagpapatakbo ay mapanlinlang na simple. Habang umiikot ang uod, ang mga helical thread nito ay tumutulak sa mga ngipin ng worm wheel. Dahil ang thread ng uod ay mahalagang isang tuluy-tuloy, hilig na eroplano na nakabalot sa isang silindro, bawat buong pag-ikot ng uod ay umuusad sa worm wheel sa pamamagitan lamang ng isang ngipin (o isang bahagi ng isang ngipin).
Lumilikha ang geometry na ito ng mataas na ratio ng pagbabawas sa isang yugto. Halimbawa, kung ang uod ay may isang solong simula (isang tuluy-tuloy na sinulid), isang buong pagliko ng uod ang gumagalaw sa worm wheel sa pamamagitan ng isang ngipin. Kung ang gulong ay may 50 ngipin, ang output shaft ay umiikot sa 1/50th ng input speed.
Pangunahing mekanikal na pag-uugali:
Mahalaga: Hindi lahat ng worm drive ay self-locking. Ang kondisyon ng self-locking ay depende sa lead angle at friction coefficient. Isang tuntunin ng hinlalaki: ang anggulo ng lead sa ibaba ng humigit-kumulang 5-6 degrees ay karaniwang nagbibigay ng self-locking na gawi.
Ang pag-unawa sa mga bahagi ay nakakatulong sa pag-troubleshoot at pagpili. Nasa ibaba ang isang simpleng breakdown:
| Component | Function |
|---|---|
| Worm (input) | Isang hardened steel shaft na may helical thread; kumokonekta sa motor. |
| Worm wheel (output) | Isang bronze o brass na gear na nakikipag-ugnay sa uod; binabawasan ang bilis at pinatataas ang torque. |
| Pabahay | Isinama ang gear set, may hawak na lubricant, at pinapanatili ang shaft alignment. |
| Bearings | Suportahan ang mga input at output shaft, binabawasan ang alitan at pagkasira. |
| Mga seal at gasket | Pigilan ang pagtagas ng pampadulas at panatilihing lumabas ang mga kontaminante. |
| Sistema ng pagpapadulas | Karaniwang pampaligo ng langis o sapilitang sirkulasyon; mahalaga para sa pagwawaldas ng init. |
Ang pagpili ng mga materyales ay sinadya: ang uod ay gawa sa matigas na bakal, habang ang gulong ay mas malambot na tanso. Ang hindi magkatulad na pagpapares ng materyal na ito ay nakakabawas ng sakit at nagbibigay-daan sa mas malambot na gulong na umayon nang bahagya sa worm, na nagpapahusay sa lugar ng kontak at pamamahagi ng load.
Ang isa sa mga tumutukoy na katangian ng isang worm gear speed reducer ay ang kakayahang makamit ang mataas na mga ratio ng pagbabawas sa isang compact space. Ang mga single-stage na unit ay karaniwang nag-aalok ng mga ratio mula 5:1 hanggang 100:1. Maaaring lumampas sa 1000:1 ang dalawang yugto na unit.
Gayunpaman, ang mataas na pagbawas na ito ay may kasamang trade-off: kahusayan. Dahil ang uod ay dumudulas laban sa gulong sa halip na gumulong, ang mga pagkalugi sa friction ay malaki. Ang mga karaniwang saklaw ng kahusayan ay:
Para sa paghahambing, ang isang spur gear reducer na may katulad na ratio ay maaaring makamit ang 95% na kahusayan, ngunit hindi ito mag-aalok ng self-locking o ang parehong compact na right-angle na layout.
Pinipili ng mga inhinyero at taga-disenyo ang mga worm gear speed reducer para sa ilang nakikitang benepisyo:
Mataas na pagbawas sa isang yugto
Ang ibang mga uri ng gear ay kadalasang nangangailangan ng dalawa o tatlong yugto upang tumugma sa pagbabawas ng isang yugto ng worm. Binabawasan nito ang bilang ng bahagi, oras ng pagpupulong, at pangkalahatang laki ng kagamitan.
Right-angle power transmission
Kapag ang isang motor ay dapat na naka-mount patayo sa hinimok na baras, ang isang worm gear speed reducer ay malulutas ang problema sa layout nang walang karagdagang mga bevel gear o kumplikadong mga bracket.
Kakayahang i-lock ang sarili
Sa mga lifting application (hal., elevators, jacks, conveyor inclines), pinipigilan ng self-locking feature ang reverse rotation kapag tinanggal ang power. Ito ay gumaganap bilang isang mekanikal na preno, na nagpapataas ng kaligtasan.
Tahimik at maayos na operasyon
Ang tuluy-tuloy na sliding engagement ay gumagawa ng mas kaunting vibration at ingay kumpara sa ilang iba pang uri ng gear, lalo na sa katamtamang bilis.
Overload tolerance
Ang mga bahagyang misalignment o panandaliang overload ay mas mahusay na pinahihintulutan dahil ang worm wheel material (bronze) ay maaaring mag-deform nang elastis nang walang malutong na pagkabigo.
Walang perpektong teknolohiya. Ang isang worm gear speed reducer ay may ilang mga hadlang na dapat isama sa disenyo ng system.
Mas mababang kahusayan
Tulad ng nabanggit, binabawasan ng friction ang kahusayan, lalo na sa mas mataas na mga ratio. Nangangahulugan ito na mas maraming enerhiya ang nawawala bilang init, na maaaring mangailangan ng karagdagang paglamig sa tuluy-tuloy na tungkulin na mga aplikasyon.
Pagbuo ng init
Ang sobrang init ay nagpapababa ng lubricant at maaaring makapinsala sa mga seal o maging sanhi ng thermal expansion ng mga bahagi. Dapat kalkulahin ng mga inhinyero ang mga limitasyon ng thermal power, hindi lamang ang mga limitasyon ng mechanical torque.
Limitadong bilis ng pag-input
Ang mataas na bilis ng input (higit sa 3000–4000 rpm) ay maaaring humantong sa sobrang init at mabilis na pagkasira. Ang mga worm reducer ay pinakaangkop para sa katamtamang bilis ng input mula sa AC motors, servo motors, o hydraulic motors.
Backlash
Bagama't maaaring gawin ang mga worm drive na may mababang backlash (mga precision grade), ang mga karaniwang komersyal na unit ay may mas mataas na backlash kaysa sa mataas na kalidad na spur o planetary gearbox. Mahalaga ito para sa tumpak na pagpoposisyon ng mga application tulad ng CNC rotary table.
Nakatagpo ka ng mga worm gear speed reducer sa maraming pang-araw-araw at pang-industriyang makina. Nasa ibaba ang mga karaniwang halimbawa na nakapangkat ayon sa function.
| Lugar ng Aplikasyon | Karaniwang Kaso ng Paggamit |
|---|---|
| Paghawak ng materyal | Conveyor belt drive, palletizer, lift table |
| Automotive | Mga power window, seat adjuster, steering system |
| Makinarya sa industriya | Mga mixer, agitator, indexing table, packaging equipment |
| Mga kagamitan sa pagbubuhat | Hoists, winches, jacks, scissor lifts |
| Agrikultura | Mga auger ng butil, mga mixer ng feed, mga sistema ng irigasyon |
| Mga pintuan at mga hadlang | Boom gate, sliding gate, parking barrier |
Sa bawat isa sa mga halimbawang ito, ang pangunahing kinakailangan ay karaniwang mataas na metalikang kuwintas sa mababang bilis, kung minsan ay may kinakailangang self-locking o mga hadlang sa espasyo.
Ang pagpili ng tamang unit para sa iyong makina ay nagsasangkot ng higit pa sa ratio at torque. Sundin ang lohikal na pagkakasunud-sunod na ito:
Hakbang 1 – Tukuyin ang mga kinakailangan sa input at output
Hakbang 2 – Tukuyin ang kadahilanan ng serbisyo
Batay sa uri ng pagkarga (uniform, moderate shock, heavy shock) at araw-araw na oras ng pagpapatakbo. I-multiply ang iyong kinakailangang metalikang kuwintas sa pamamagitan ng kadahilanan ng serbisyo upang makuha ang metalikang kuwintas ng disenyo.
Hakbang 3 - Suriin ang ratio
Hatiin ang bilis ng input sa bilis ng output. Piliin ang pinakamalapit na karaniwang ratio na magagamit.
Hakbang 4 – I-verify ang thermal capacity
Tiyakin na ang reducer ay makakapag-alis ng init nang hindi lalampas sa pinapayagang pagtaas ng temperatura. Kung hindi, isaalang-alang ang isang mas malaking yunit, panlabas na paglamig, o sapilitang pagpapadulas.
Hakbang 5 – Kumpirmahin ang mounting orientation
Ang mga worm reducer ay madalas na puno ng langis sa isang tiyak na antas. Ang pag-mount na nakabaligtad o sa isang hindi karaniwang anggulo ay maaaring mangailangan ng mga espesyal na pagbabago sa pagpapadulas.
Hakbang 6 – Suriin ang kinakailangan sa self-locking
Kung kritikal ang pag-iwas sa pagmamaneho pabalik, kumpirmahin sa manufacturer na tinitiyak ng napiling lead angle at friction condition ang self-locking sa ilalim ng iyong load at operating temperature.
Ang wastong pagpapadulas ay ang nag-iisang pinakamahalagang salik para sa mahabang buhay ng isang worm gear speed reducer. Ang sliding contact ay bumubuo ng init at shear stress na maaaring hindi makayanan ng mga ordinaryong gear oil.
Gabay sa pagpili ng pampadulas:
Checklist ng pagpapanatili:
Ang mga senyales ng problema ay kinabibilangan ng: sobrang init ng bahay (sa itaas 200°F / 93°C), tumaas na panginginig ng boses, o isang maitim, nasusunog na amoy mula sa pampadulas.
Q1: Nababaligtad ba ang worm gear speed reducer?
A: Hindi normal. Karamihan sa mga karaniwang unit ay hindi maaaring i-back-drive dahil sa self-locking. Ang mga espesyal na disenyong mababa ang friction (hal., na may roller bearings sa worm) ay maaaring maibalik, ngunit hindi gaanong karaniwan ang mga ito.
T2: Bakit gawa sa tanso ang mga gulong ng uod?
A: Ang Bronze ay may mahusay na anti-galling na mga katangian laban sa tumigas na bakal, kasama ang mahusay na conformability at corrosion resistance. Ang aluminyo bronze o phosphor bronze ay karaniwang mga pagpipilian.
Q3: Maaari ba akong gumamit ng worm gear speed reducer para sa tuluy-tuloy na tungkulin?
A: Oo, ngunit dapat mong kalkulahin ang thermal rating. Para sa 24/7 na operasyon, pumili ng mas malaking sukat ng frame kaysa sa iminumungkahi ng purong mekanikal na torque na pagkalkula, o magdagdag ng sapilitang pagpapalamig.
Q4: Ano ang pagkakaiba sa pagitan ng worm reducer at planetary reducer?
A: Ang isang planetary reducer ay nag-aalok ng mas mataas na kahusayan at mas mababang backlash ngunit walang self-locking at sa pangkalahatan ay mas mahal para sa mataas na reduction ratios. Ang isang worm reducer ay mas simple, self-locking, at mas compact para sa right-angle applications.
Ang worm gear speed reducer ay isang matatag, compact, at versatile na solusyon para sa pagpapababa ng bilis habang nagpaparami ng torque—lalo na kapag kailangan mo ng right-angle na layout o passive backstop na proteksyon. Bagama't mas mababa ang kahusayan nito kaysa sa ilang iba pang uri ng gear, ang mga bentahe ng mataas na single-stage reduction, tahimik na operasyon, at likas na self-locking ay ginagawa itong kailangang-kailangan sa mga industriya mula sa paghawak ng materyal hanggang sa mga automotive system.
Kapag pumipili ng unit, tumuon sa tatlong kritikal na salik: ratio ng pagbabawas, kapasidad ng thermal, at uri ng pagpapadulas. Sa wastong pagpili at pagpapanatili, ang isang de-kalidad na worm gear speed reducer ay magbibigay ng mga taon ng maaasahang serbisyo.
