Saklaw ng Model: NRV 025/030/040/050/063/075/090/110/130
Ratio ng Paghahatid: 5: 1 hanggang 100: 1 (Maramihang mga yugto sa serye ay maaaring makamit ang mas mataas na ratios)
Power ng input: 0.12 kW ~ 22 kW (depende sa modelo)
Output metalikang kuwintas: 15 n · m ~ 3000 n · m
Bilis ng pag -input: Inirerekumenda ≤ 1500 r/min (Sinusuportahan ng ilang mga modelo ang 1800 r/min)
Pag -mount Form: Flange (B5/B14), base (B6/B7) o pag -install ng vertical
Kahusayan: Ang kahusayan ng solong yugto 70% ~ 92% (bumababa sa pagtaas ng ratio ng paghahatid)
Timbang: 2 kg ~ 200 kg (depende sa modelo at materyal)
Antas ng Proteksyon: IP65 (Pamantayan), IP66 (pinahusay na sealing)
Temperatura ng Operating: -20 ℃ ~ 90 ℃ (Maikling -Term Tolerance Hanggang sa 120 ℃, Kinakailangan ang Mataas na Temperatura ng Grease)

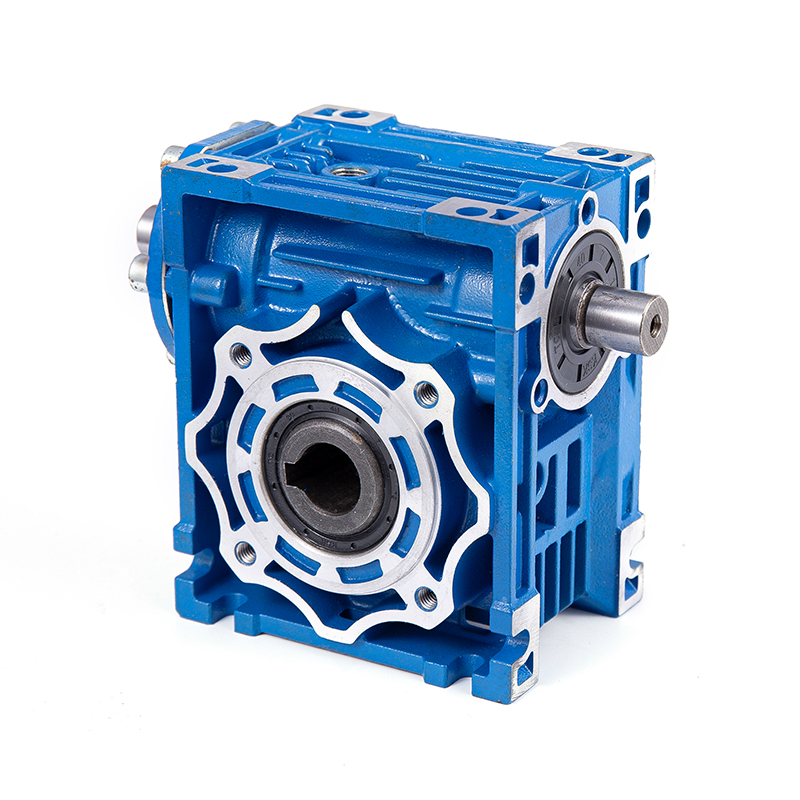

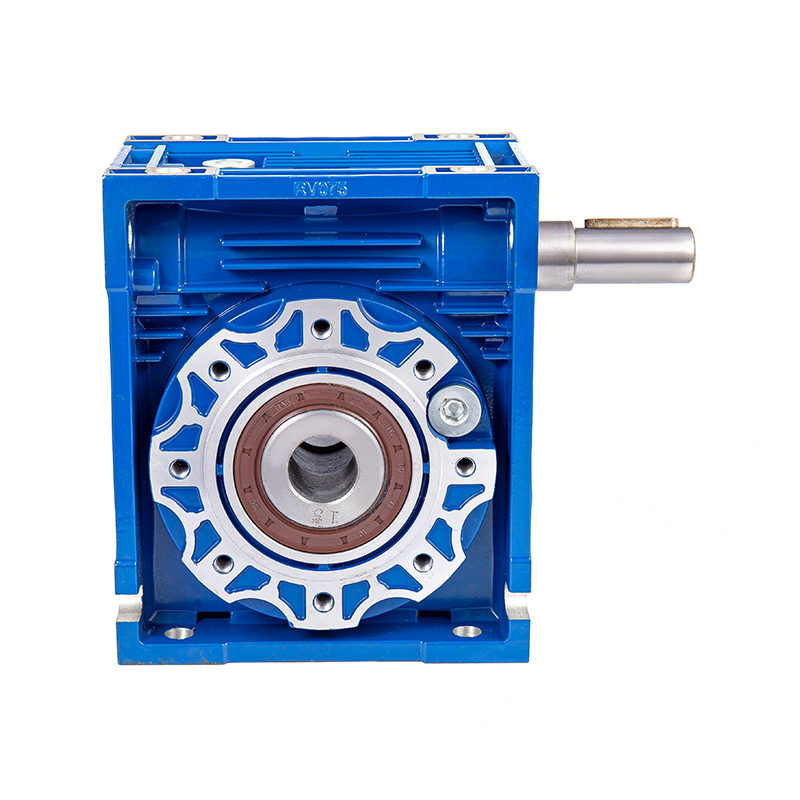

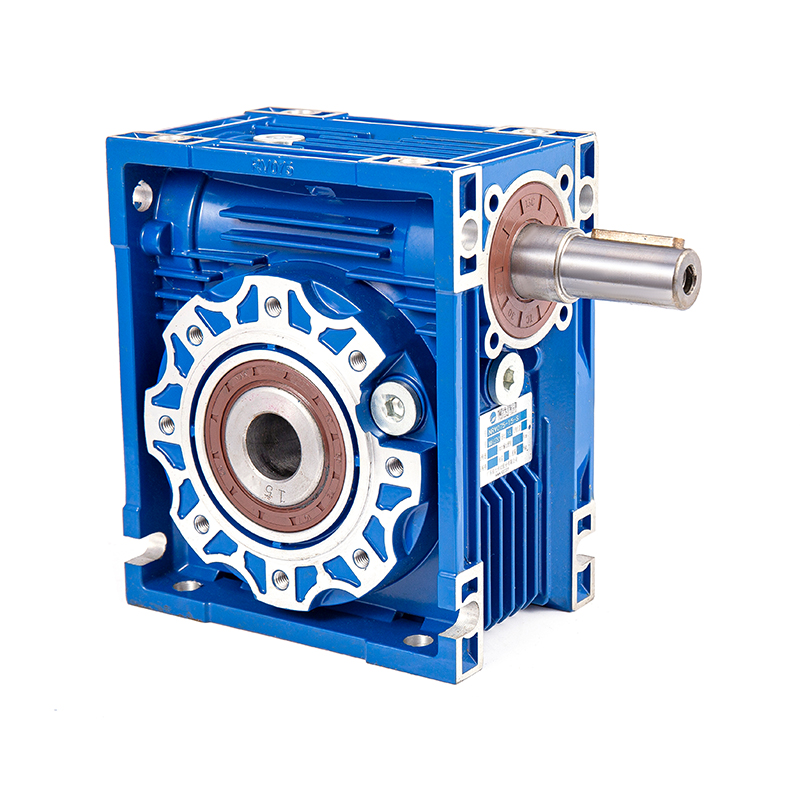

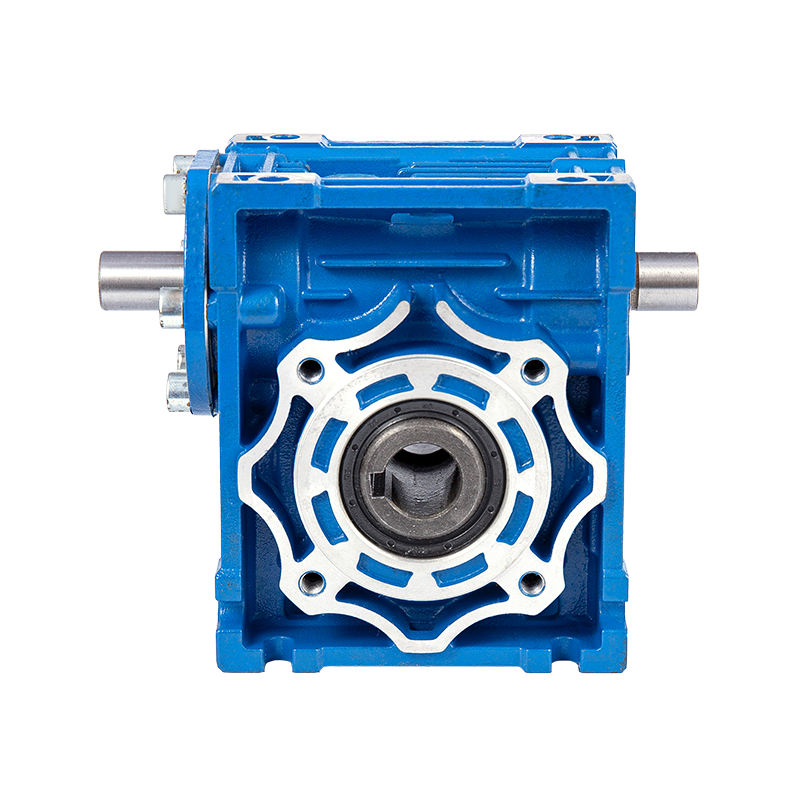

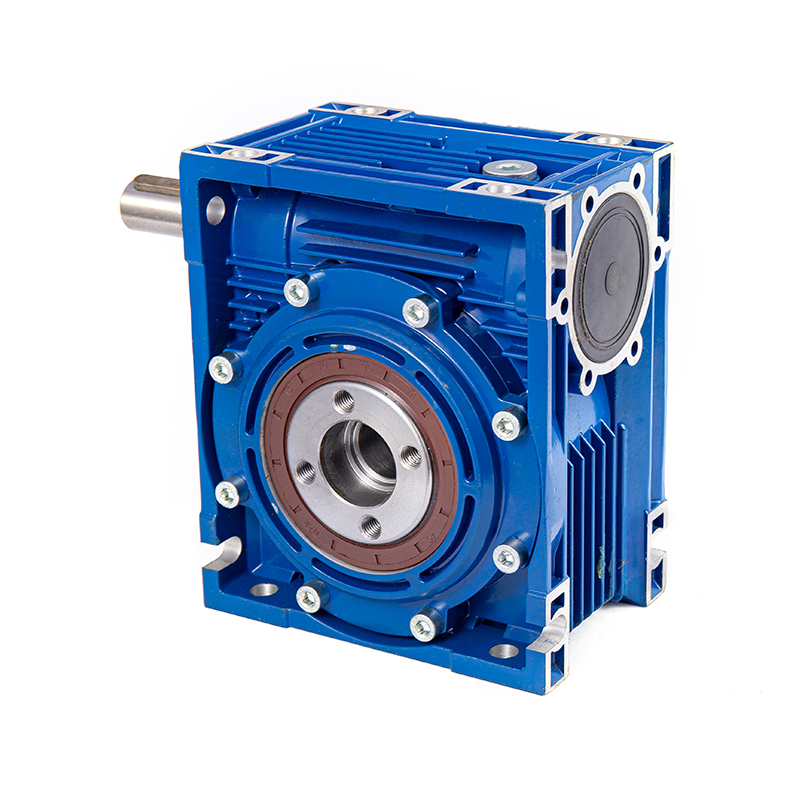

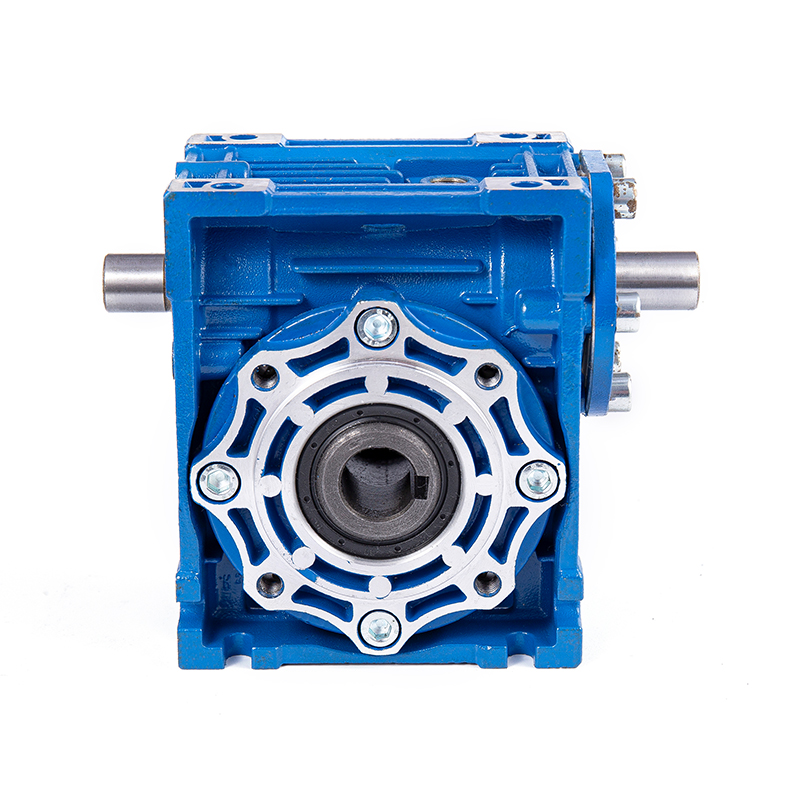

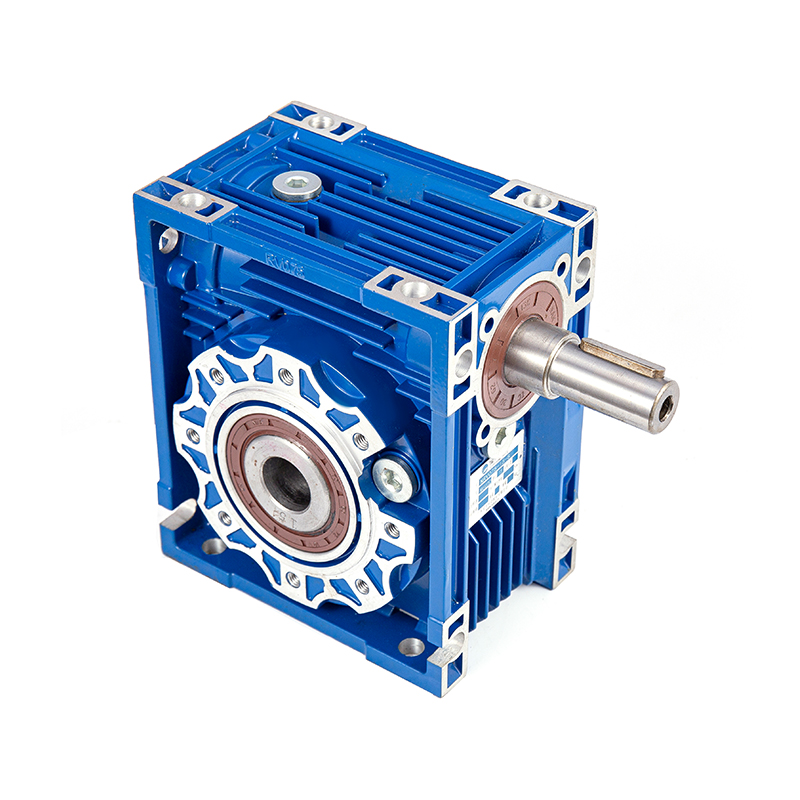

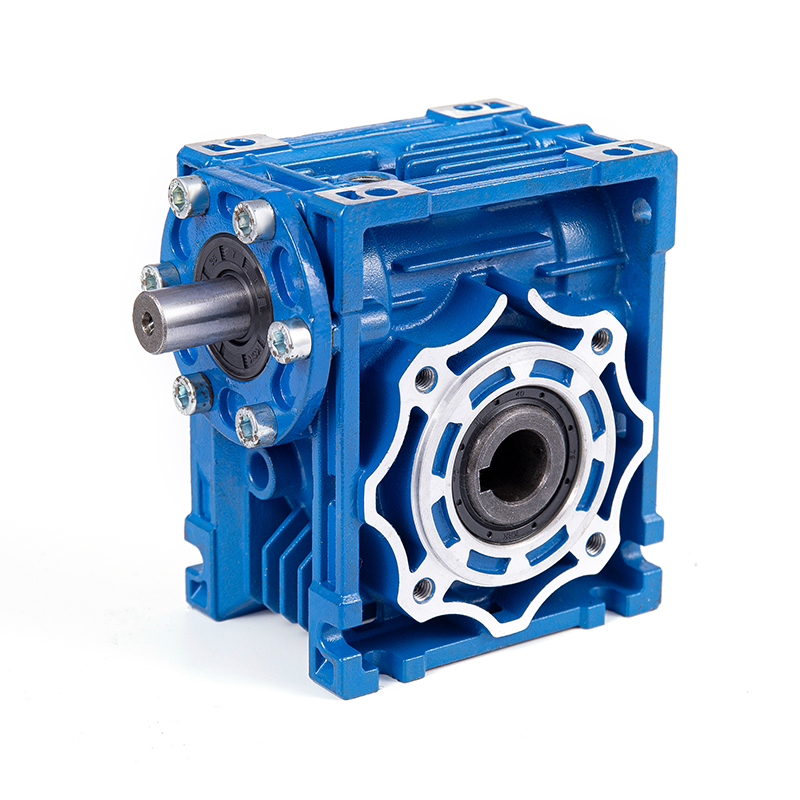

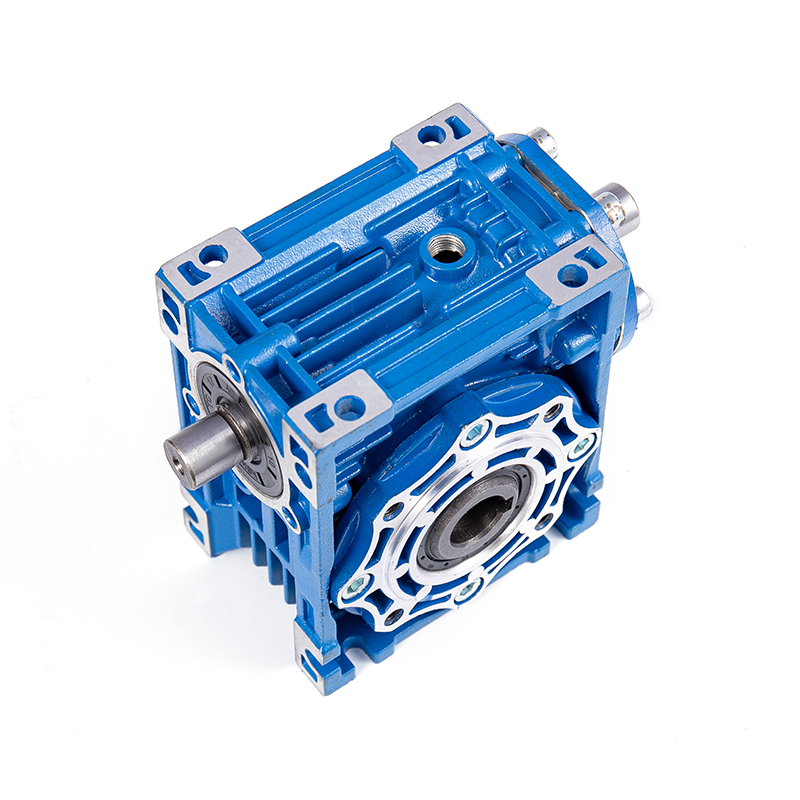

Ang NRV Series Worm Gear Reducer ay isang aparato na pagbabawas ng kanang anggulo batay sa paghahatid ng gear ng bulate.
Ang mga pangunahing tampok nito ay kinabibilangan ng:
- Disenyo ng istruktura: 90 ° kanang-anggulo ng output, pag-save ng puwang ng pag-install at pag-adapt sa kumplikadong layout ng mekanikal.
- Kumbinasyon ng materyal: Ang bulate ay gawa sa mataas na lakas na haluang metal na bakal (tulad ng 20crmnti), ang worm wheel ay may suot na tanso na lumalaban (cusn12 o cusn6zn6pb3), at ang pabahay ay die-cast aluminyo haluang metal (ADC12).
- Pag-function ng sarili: Mayroon itong kakayahan sa pag-lock sa sarili kapag ang ratio ng paghahatid ay ≥ 30: 1 upang maiwasan ang pag-load ng pag-load.
- Modular na pagpapalawak: Sinusuportahan nito ang serye ng multi-stage o kahanay na koneksyon upang mababaluktot na tumutugma sa iba't ibang mga kinakailangan sa kuryente.
Pang -industriya Automation: Robotic arm joints, conveyor belt drive, awtomatikong mga linya ng pagpupulong
Pagproseso ng Pagkain: Mga Mixer, Pagpuno ng Machines, Paghahatid ng Linya ng Linya ng Packaging (Kinakailangan ang Grade-grade Grease)
Makinarya ng Konstruksyon: Maliit na cranes, roller shutter door drive, mga sistema ng bentilasyon
Bagong Kagamitan sa Enerhiya: Solar pagsubaybay ng mga bracket, mga sistema ng pitch ng henerasyon ng lakas ng hangin
Kagamitan sa medikal: Pagsasaayos ng Talahanayan ng Operating, Mekanismo ng Pag -ikot ng Kagamitan sa Pag -imaging | $
1. Paghahatid ng Mataas na Kahusayan
- Na -optimize na worm gear meshing surface, na may kahusayan hanggang sa 92%, at ang pagkonsumo ng enerhiya ay nabawasan ng 15%~ 20%.
2. Mataas na kapasidad na nagdadala ng pag-load
- Ang bulate ay carburized at quenched (katigasan HRC58-62), at ang worm wheel ay nagpatibay ng sentripugal na proseso ng paghahagis, na nagpapabuti sa paglaban ng pagsusuot ng 50%.
3. Mababang-ingay na operasyon
- Proseso ng Paggiling ng Gear Gear (Ang pagkamagaspang ng ngipin Ra≤0.8μm), pagpapatakbo ng ingay ≤68 dB (A).
4. Maaasahang pagbubuklod
- Double Lip Oil Seal Labyrinth Seal Structure Upang maiwasan ang pagpapadulas ng pagtagas at kontaminadong panghihimasok.
5. Madaling pagpapanatili
- Hatiin ang disenyo ng pabahay, maaaring mapalitan ang worm wheel o maaaring maiayos ang clearance nang hindi i -disassembling ang buong makina.
6. Matalinong pagbagay
- Opsyonal na encoder at mga module ng preno ay magagamit upang suportahan ang Servo Motor closed-loop control.
Ang teknikal na proseso ng worm gear reducer ay nagsasama ng tatlong pangunahing bentahe ng mga materyales na may mataas na lakas, pagproseso ng katumpakan, at modular na disenyo. Sa pamamagitan ng carburizing at quenching, paggiling ng gear ng CNC, dobleng istraktura ng selyo at iba pang mga makabagong proseso, nakamit nito ang isang balanse sa pagitan ng mataas na katumpakan, mataas na pagiging maaasahan at kakayahang umangkop sa kapaligiran. Ang gastos sa proseso nito ay medyo mataas, ngunit angkop ito para sa mga pang -industriya na senaryo na may mahigpit na mga kinakailangan sa pagganap, tulad ng automation, bagong enerhiya at medikal na kagamitan.
Para sa mga eksklusibong deal at pinakabagong mga alok, mag -sign up sa pamamagitan ng pagpasok ng iyong email address sa ibaba.
Panimula Ang katumpakan, katatagan, at pagkontrol ay nagiging mahahalagang tagapagpahiwatig sa mga modernong sistema ng pag -aangat at pagpoposisyon. Habang ang mga industriya ay lumilipat patungo sa mas matalinong at mas mahusay na mga daloy ng trabaho, ang mga...
View MoreNgayon, natutuwa kami na ang pag -load ng isang buong lalagyan sa aming pabrika, ito ang unang lalagyan na na -export nang direkta ng aming departamento ng benta. Mula noong 2009, bilang isang tagagawa ng ugat ng mga reducer ng gearbox, ang aming pabrika ay naging isang maa...
View MoreSa mga modernong sistemang pang -industriya, Mga gearbox ng bulate Maglaro ng isang mahalagang papel sa pagkamit ng mataas na paghahatid ng metalikang kuwintas sa mga compact na puwang. Ang pagpili ng tamang gearbox ng bulate para sa isang tiyak na aplikasyon ay ...
View More 1. Ang pangunahing mga hamon ng mabibigat na kondisyon ng pag -load para sa mga reducer
Mataas na metalikang kuwintas at epekto ng pag -load: Agarang mga katangian ng pag -load sa pagmimina, metalurhiya, makinarya ng port at iba pang mga sitwasyon.
Patuloy na Operasyon sa Pag -init ng Operasyon: Ang epekto ng pagtaas ng temperatura na dulot ng friction ng gear gear sa pagpapadulas at mga materyales.
Magsuot at nakakapagod na buhay: Karaniwang mga mode ng pagkabigo tulad ng pagsusuot sa ibabaw ng ngipin at pagkabigo sa pagdadala.
2. Disenyo ng Pag -optimize ng Enerhiya ng Pag -optimize ng NRV Worm Gear Speed Reducers
Proseso ng Mataas na Kumpanya: Ginagamit ang teknolohiya ng paggiling ng gear upang mabawasan ang pagkawala ng alitan at pagbutihin ang kahusayan sa paghahatid (hanggang sa higit sa 90%).
Espesyal na solusyon sa pagpapadulas: mataas na temperatura synthetic lubricant o pagpapadulas ng grasa upang mabawasan ang thermal attenuation.
Lightweight at heat dissipation istraktura: Box heat dissipation fin design o sapilitang pagpipilian sa paglamig.
3. Mga pangunahing teknolohiya para sa pinahusay na tibay
Pagpili ng materyal: Ang bulate ay pinatigas ng haluang metal na bakal, at ang worm wheel ay gumagamit ng wear-resistant lata tanso (ZCUSN10PB1).
Proteksyon ng sealing at kaagnasan: antas ng proteksyon ng IP65 at espesyal na patong para sa mahalumigmig o maalikabok na mga kapaligiran.
Data ng Pagsubok sa Pag -load: Paghahambing ng MTBF (ibig sabihin ng oras sa pagitan ng mga pagkabigo) mga kaso sa ilalim ng karaniwang mga kondisyon ng pagtatrabaho at mabibigat na naglo -load.
4. Mga Kaso sa Application ng Industriya
Industriya ng semento: Pangmatagalang katatagan ng Raw Mill Drive System.
Mga kagamitan sa pag-aangat: Ang pag-verify ng pagiging maaasahan sa ilalim ng madalas na pagsisimula at variable na mga kondisyon ng pag-load.
Steel Rolling Mill: Ang pagganap ng anti-pagkapagod sa mataas na temperatura ng kapaligiran.
5. Mga Rekomendasyon sa Pagpapanatili at Enerhiya ng Kahusayan sa Trade-Off
Regular na mga puntos ng inspeksyon: kontaminasyon ng langis, mga marka ng pagsusuot ng ngipin.
Balanse sa pagitan ng kahusayan ng enerhiya at gastos: paunang pamumuhunan kumpara sa pangmatagalang mga benepisyo sa pag-save ng enerhiya (tulad ng paghahambing sa mga reducer ng gear).
Pagpapanatili at Pag -aayos: Mga pangunahing kasanayan upang mapalawak ang buhay ng serbisyo ng NRV Worm Gear Reducers
1. Mga pangunahing punto ng pang -araw -araw na pagpapanatili
Pamamahala ng Lubrication
Regular na suriin ang antas ng langis at kalidad ng langis (kontaminasyon, oksihenasyon, paghahalo ng tubig).
Piliin ang naaangkop na pampadulas (langis ng mineral, synthetic oil o grasa) ayon sa mga kondisyon ng pagtatrabaho. Ang mataas na temperatura na lumalaban sa grasa ay dapat gamitin sa mga mataas na temperatura na kapaligiran.
Baguhin ang langis pagkatapos ng unang 500 na oras ng operasyon, at pagkatapos ay baguhin ito tuwing 4000-5000 oras o taun-taon (depende sa mga kondisyon ng pagtatrabaho).
Pag -iinspeksyon at pag -inspeksyon ng sealing
Suriin kung ang mga koneksyon ng bolts at flange ay maluwag upang maiwasan ang pinsala sa istruktura na dulot ng panginginig ng boses.
Palitan ang mga seal (tulad ng mga seal ng langis at O-singsing) sa oras na sila ay may edad o tumutulo upang maiwasan ang panghihimasok sa alikabok/tubig.
Pagsubaybay sa temperatura at panginginig ng boses
Gumamit ng mga infrared thermometer upang masubaybayan ang mga temperatura ng worm at worm (ang hindi normal na pagtaas ng temperatura ay maaaring magpahiwatig ng hindi sapat na pagpapadulas o labis na karga).
Ang mga analyzer ng panginginig ng boses ay nakakakita ng mga hindi normal na panginginig ng boses (na maaaring sanhi ng misalignment ng shaft, gear wear o pinsala sa pagdadala).
2. Mga Karaniwang Mga Mode ng Pagkabigo at Mga Paraan ng Pag -aayos
(1) Abnormal na ingay
Posibleng mga sanhi: hindi sapat na pagpapadulas, gear wear, pagdadala ng pinsala, maluwag na pagpupulong.
Mga Hakbang sa Pag -aayos:
Suriin kung ang langis ng lubricating ay sapat o kontaminado, at palitan ito kung kinakailangan.
I -disassemble at suriin ang ibabaw ng ngipin ng gear gear upang obserbahan kung may pagbabalat o pag -pitting.
Manu -manong paikutin ang tindig upang kumpirmahin kung mayroong anumang malagkit o hindi normal na ingay, at palitan ito kung kinakailangan.
Suriin kung ang pagkonekta ng mga bolts ay maluwag at muling masikip ang mga ito.
(2) Ang pagtagas ng langis
Posibleng mga sanhi: pag -iipon ng mga seal, bitak sa pabahay, hindi tamang pag -install ng mga seal ng langis, at labis na antas ng langis.
Mga Hakbang sa Pag -aayos:
Suriin kung ang mga seal ng langis, O-singsing at iba pang mga seal ay matigas o nasira, at palitan ang mga nabigo na bahagi.
Alamin kung ang pabahay ay may mga bitak o butas ng buhangin, at ayusin o palitan ang pabahay kung kinakailangan.
Kumpirma kung ang antas ng langis ay lumampas sa itaas na limitasyon ng pagkakalibrate at ayusin ito sa isang makatwirang saklaw.
(3) Ang output shaft ay natigil o hindi maganda ang umiikot
Posibleng mga sanhi: labis na pag -load, pagdadala ng pinsala, dayuhang bagay na pumapasok sa pabahay, at misalignment ng baras.
Mga Hakbang sa Pag -aayos:
Suriin kung ang pag -load ay lumampas sa na -rate na halaga at ayusin ang mga parameter ng operating kagamitan.
I -disassemble at suriin kung nasira ang tindig at palitan ang may sira na tindig.
Linisin ang mga labi ng metal o iba pang mga impurities sa kahon.
Recalibrate ang pag -align ng baras ng motor at ang reducer (ang instrumento ng pag -align ng laser ay ginustong).
(4) makabuluhang pagbaba sa kahusayan (masyadong mataas na pagtaas ng temperatura)
Posibleng mga sanhi: labis na pagsusuot ng gear ng bulate, hindi magandang pagpapadulas, hindi sapat na pagwawaldas ng init, labis na pagpapatakbo.
Mga Hakbang sa Pag -aayos:
Suriin ang pagsusuot ng ibabaw ng ngipin. Kung ang pagsusuot ay lumampas sa 10%, kailangang mapalitan ang pares ng gear ng bulate.
Palitan ang lubricating oil na nakakatugon sa mga pamantayan at tiyakin na ang circuit ng langis ay hindi nababagabag.
Linisin ang heat sink o mag -install ng isang sapilitang aparato sa paglamig (tulad ng isang tagahanga).
Suriin kung ang aktwal na pag -load ay tumutugma sa na -rate na kapangyarihan ng reducer.
(5) hindi normal na panginginig ng boses
Posibleng mga sanhi: shaft misalignment, maluwag na mga bolts ng angkla, mahinang gear meshing, at pagsusuot ng tindig.
Mga Hakbang sa Pag -aayos:
Gumamit ng isang tagapagpahiwatig ng dial o isang instrumento ng pag -align ng laser upang iwasto ang coaxiality ng input/output shaft.
Masikip ang mga bolts ng angkla at suriin kung ang mga shock pad ay may edad na.
Suriin ang meshing clearance ng gear ng bulate at ayusin ito sa karaniwang saklaw.
Palitan ang mga nasirang bearings o mga bahagi ng gear.
3. Pamamahala sa Buhay ng mga pangunahing sangkap
Worm Gear Pair: Regular na suriin ang pag -pitting at pagbabalat ng ibabaw ng ngipin. Palitan kapag ang pagsusuot ay lumampas sa 10% ng kapal ng ngipin.
Mga Bearings: Inirerekomenda na palitan ang bawat 20,000-30,000 oras ng pagpapatakbo o kapag naganap ang hindi normal na ingay.
Mga selyo ng langis: Palitan ang bawat 1-2 taon, at ang siklo ay pinaikling sa maalikabok/mahalumigmig na mga kapaligiran.
4. Halimbawa ng Plano ng Pag -iwas sa Pag -iingat
Araw -araw: Suriin ang antas ng langis, hindi normal na ingay at pagtagas.
Buwanang: Masikip ang mga bolts at linisin ang panlabas na istraktura ng dissipation ng init.
Tuwing anim na buwan: pagsubok ng langis (lagkit, halaga ng acid, particulate matter).
Taunang: komprehensibong disassembly at inspeksyon, palitan ang mga bahagi ng suot (tulad ng mga seal, filter).
5. Advanced na kasanayan upang mapalawak ang buhay
Pag-optimize ng pag-load: Iwasan ang pangmatagalang operasyon ng labis na karga at gumamit ng mga inverters upang mabawasan ang startup shock.
Kontrol sa Kapaligiran: Magdagdag ng mga takip ng proteksyon (alikabok at patunay ng kahalumigmigan), at magdagdag ng mga tagahanga ng paglamig sa mga mataas na temperatura ng kapaligiran.
Maintenance na hinihimok ng data: Isama ang mga sensor ng IoT (temperatura, panginginig ng boses, kalidad ng langis) upang makamit ang mahuhulaan na pagpapanatili.
